EPOCA®



Palier hydrodynamique

APPLICATION

Mesurer les efforts et les moments sur un arbre d’entrainement d’une machine tournante en essais (pompe, turbine, hélice). Accèder aux fluctuations d’effort à l’origine de l’usure des machines tournantes.

CE QUE LE CERG PROPOSE

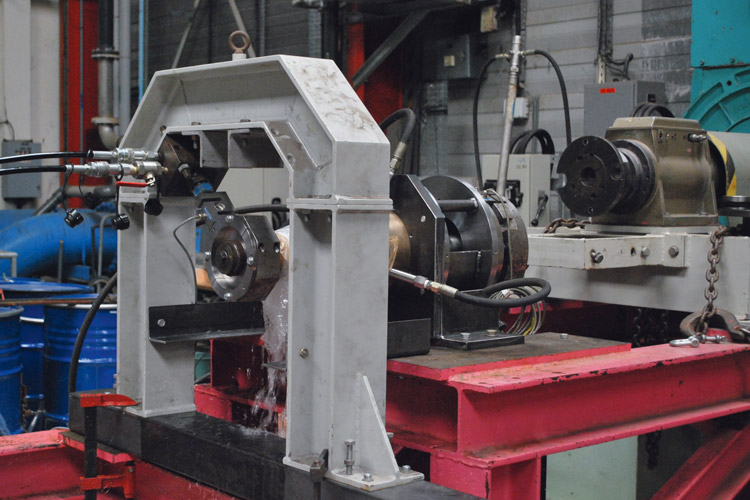

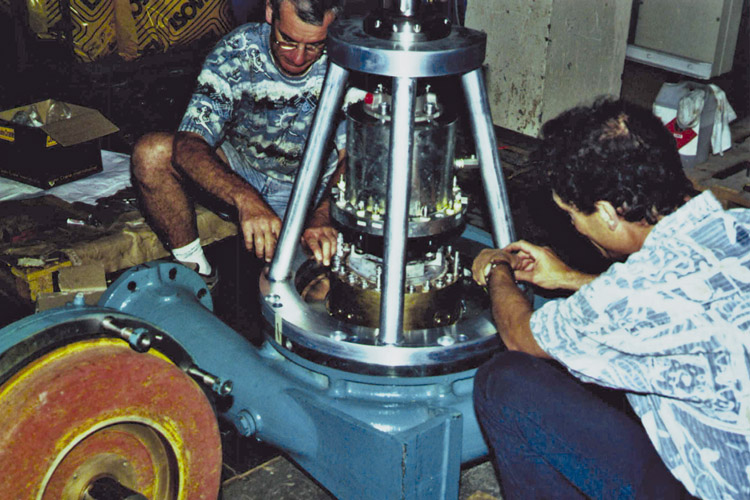

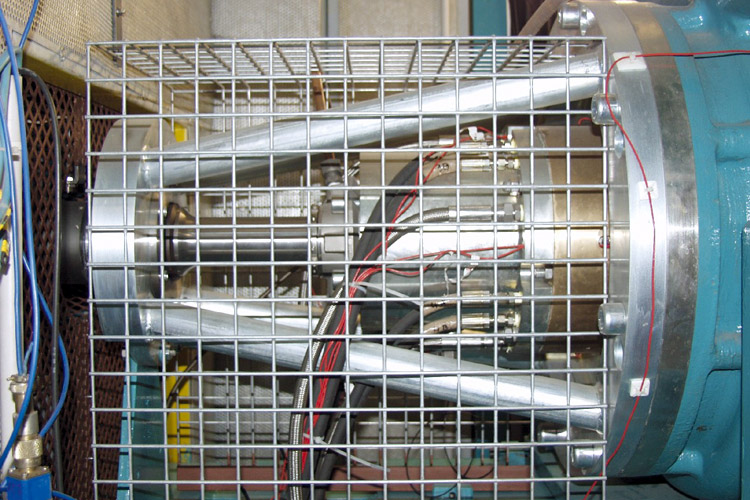

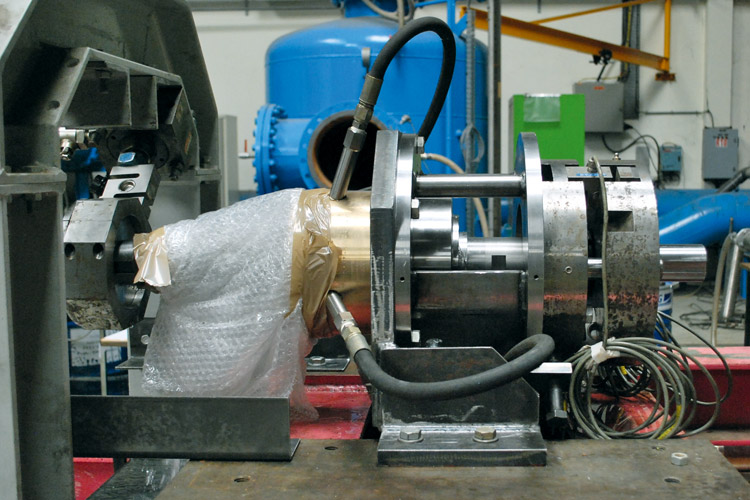

Le CERG a développé un dispositif original de mesures basé sur le principe d’un palier hydrostatique installé sur un arbre d’entrainement d’une machine tournante en essais.

A partir des pressions différentielles dans les alvéoles du palier, il est possible d’obtenir les efforts et les moments souhaités.

Ce palier peut être équipé de capteurs de pression dynamiques dans le but d’obtenir les fluctuations dans le temps des efforts et moments.

Un tel palier a par exemple été développé pour mesurer des efforts jusqu’à 25 000 N et des moments jusqu’à 2 500 Nm. La raideur est supérieure à 109 N/m.

CE QUE VOUS ALLEZ OBTENIR

Avec un tel dispositif de mesure, vous obtenez :

  • Les trois composantes (deux radiales et une axiale) des efforts transmis sur l’arbre d’une machine tournante en test ainsi que deux moments,
  • Les composantes dynamiques de ces grandeurs jusqu’à de hautes fréquences en raison de la grande raideur du palier,
  • Un palier très raide qui peut remplacer un roulement à billes classique,
  • Un palier sans frottement,
  • Une absence de pollution du liquide de la boucle.
